產品簡介

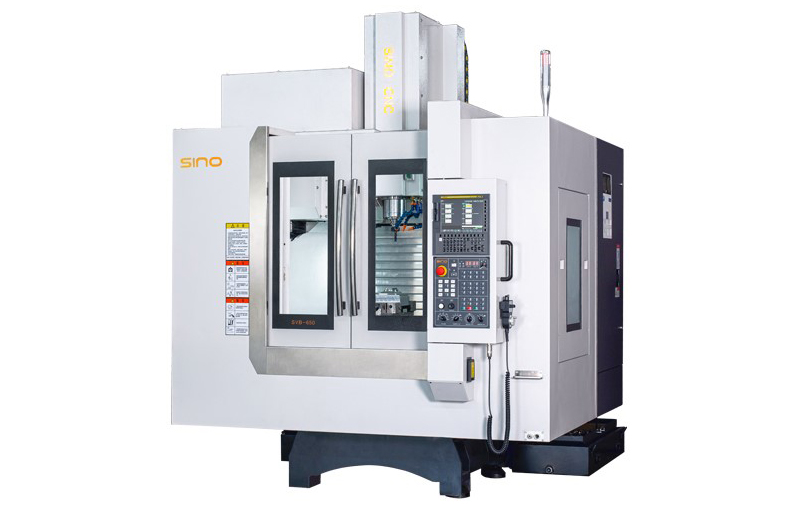

SVB650立式加工中心本機型采用立式框架布局,立柱固定在床身上,主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。三軸均采用線性導軌,用滾動摩擦代替了滑動摩擦,使得移動速度更快,實現了高速高精要求。主軸在其轉速范圍內可實現無級變速,采用電機內置編碼器控制,可實現主軸定向和剛性攻絲功能。
工作臺面積 |
Worktable size |
mm |
850×400 |
T型槽(數量×寬度×間距) |
T -slot(N×W×D) |
mm |
5×18×100 |
左右行程(X軸) |
X axis travel |
mm |
650 |
前后行程(Y軸) |
Y axis travel |
mm |
400 |
上下行程(Z軸) |
Z axis travel |
mm |
500 |
主軸中心至立柱導軌距離 |
Distance from spindle center to column front |
mm |
451 |
主軸端面至工作臺面距離 |
Distance from spindle end to worktable |
mm |
100~600 |
長×寬×高 |
L×W×H |
mm |
2100×2300×2750 |
工作臺最大承載重量 |
Max. load bearing of worktable |
Kg |
350 |
機床重量(約) |
Machine weight |
Kg |
4100 |
